士林集合式電表


華河電氣有限公司 459

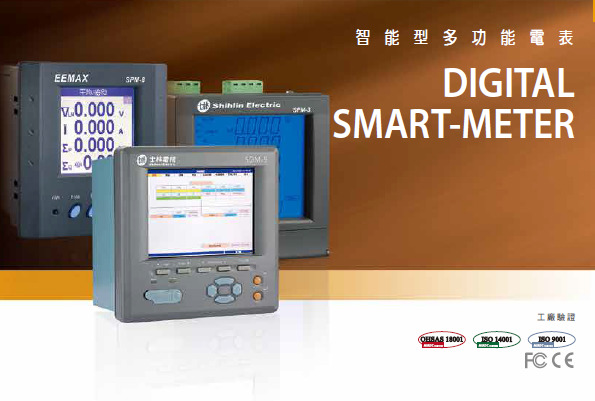

SPM-3 智能型多功能電表系列

為一高精度多功能電表,可應用於一般單、三相系統之電力監視量測、分析、儲存,具有完整的電力量測功能,包括電流、電壓、電量、瓦特、功因、瓦時、頻率、需量,有效即無效電能計算。內建的RS485通訊使SPM-3能夠輕易地和各類SCADA系統一起整合運用。SPM-3體積小、安裝簡易、成本低、使用彈性大,十分符合現代化電力監視的需求。



產品特色

  • 符合IEC62053-22 Class 0.5規範。

  • 精度高,V.I.精度優於0.2%,Wh精度優於0.5%。

  • 量測項目超過90項。

  • 電流反接時,可於設定中直接調整電流流向,不需重新記錄。

  • 大尺寸LCD顯示螢幕,背光亮度可做4段式調整,操作靈敏,易學易用。

  • 具備RS485通訊介面,支援Modbus標準通訊協定,應用彈性大。

  • 具備電壓/電流不平衡率、電壓合格率、THD、電壓/電流單次諧波(達31階)、相角 等電力品質測量項目。

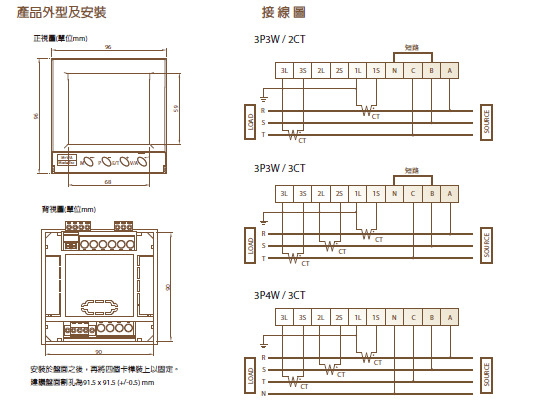

  • 外型小巧,符合DIN96x96標準,採自鎖式安裝卡牌,安裝拆卸皆方便。

  • 可搭配外接開口式CT,利於不停電作業。






產品規格

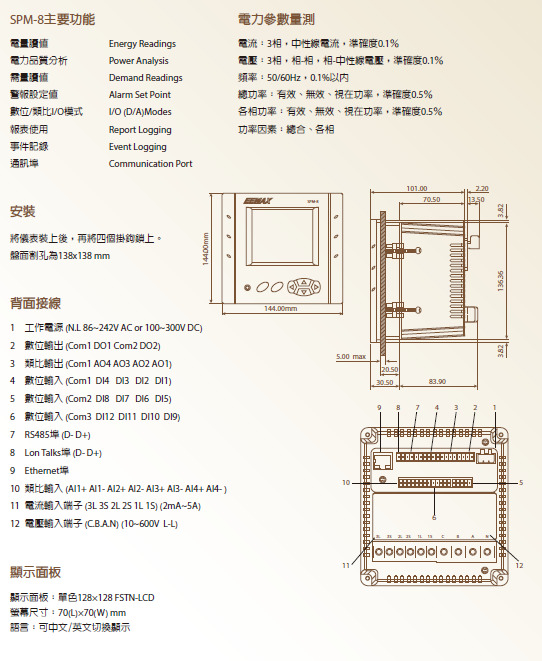

SPM-8 智能型多功能電表系列

整合乙太網路、電力量測、電力品質分析及電力使用報表於一體之智能型多功能電表,內間隔離變壓器與螢幕保護程式。SPM-8智能型多功能電表示一種多功能的數位儀器,數據資料收集裝置和控制設備。它可以替換各種電表、電驛、傳訊器和其他電表零件。在工廠內或大樓內多功能集合式電表可以被安裝在多個不同地點。

符合CE及FCC認證標準,於額定600V以下可承受2.5kV以上突破。

SPM-8智能型多功能電表主要是設計用於三相電力系統的連續監測,具有豐富的電力測量功能,包括電流、電壓、電量、瓦特、功因、瓦時、頻率、需量,有效和無效電能計算等。它的雙向電能計量及諧波分析功能使SPM-8能適合於現代工業用電管理上,而內建的乙太網路及多選擇的通訊能力使SPM-8能夠輕易地和各頻SCADA(Supervisor Control And Data Acqusition)系統一起整合運用。



產品特色

  • 具Class 0.5的雙向電能及電力參數測量精度(True RMS)。

  • 電力量測報告記錄,包括kWh、最大需量、最大THD、最大/最小V,I,kW,kVA、最小PF等。

  • 內建RS485標準的Modbus輸出。

  • 支援12組數位輸入接點。

  • 2組數位輸出,可輸出kWh脈波及警報。

  • 支援4組類比輸入輸出接點。

  • 具備定時區(Block)或移動平均式(Rolling)的電力需量量測。

  • 三相電壓電流之總諧波量測及單次諧波量測(可至31階)。

  • 含時間標記的事件記錄,可記錄警報及電壓驟升/驟降。

  • 支援Modbus over TCP/IP之乙太網路。

  • 電壓驟升/驟降 電力品質記錄。

  • 自動偵測接線方式。

  • 內建鋰電池及萬年曆,停電時累計資料不會消失(包括kWh,kvarh,日/月報表,事件記錄)。

  • 可搭配外接開口式CT,利於不停電作業。

  • 需量預測(kW 或 kVA)功能及內含Flash 2M bytes記憶體之負載記錄(LoadProfile)功能。

  • 四段式時間電價費率(TOU),可依照季節及假日設定計費方式。

    • 項目為高階型機種的功能

    • 項目為進階型(含高階型)的功能
